Reparatursatz Verkleidungsnasen

[Andreas_NRW]

Wer kennt das nicht?
Die „Rastnasen“ an den Seitendeckeln oder Frontverkleidung sind abgebrochen.
Ich habe mir da ein Reparaturteil ausgedacht das an der DOMI und einigen weiteren Honda-Verkleidungen passen sollte.
.....benutze die gerade an der XBR

Vorgehensweise:
Der Sockel der defekten Nase wird „geköpft“, dann den Mittelsteg heraustrennen.
Das Ersatzteil passend kürzen (kommt in ca. 25mm Schaft-Länge) und einkleben.
Die Form des Schaft gibt automatisch die richtige Ausrichtung der nicht ganz runden Spitze vor.

Zum Einkleben verwende ich Cyanacrylat-Kleber (mittel flüssig) nebst Aktivator.
Als Füllmaterial Baumwollflocken oder Watte und zur Stabilisierung eventuell noch etwas feines Glasgewebe.

Das Reparaturteil bekomme ich von jemand gedruckt und würde das ohne Aufschlag
zum Druckpreis von 3,20 Euro/Stück zzgl. Porto weitergeben.
Details dazu und Anfragen für größere Mengen bitte per PN.

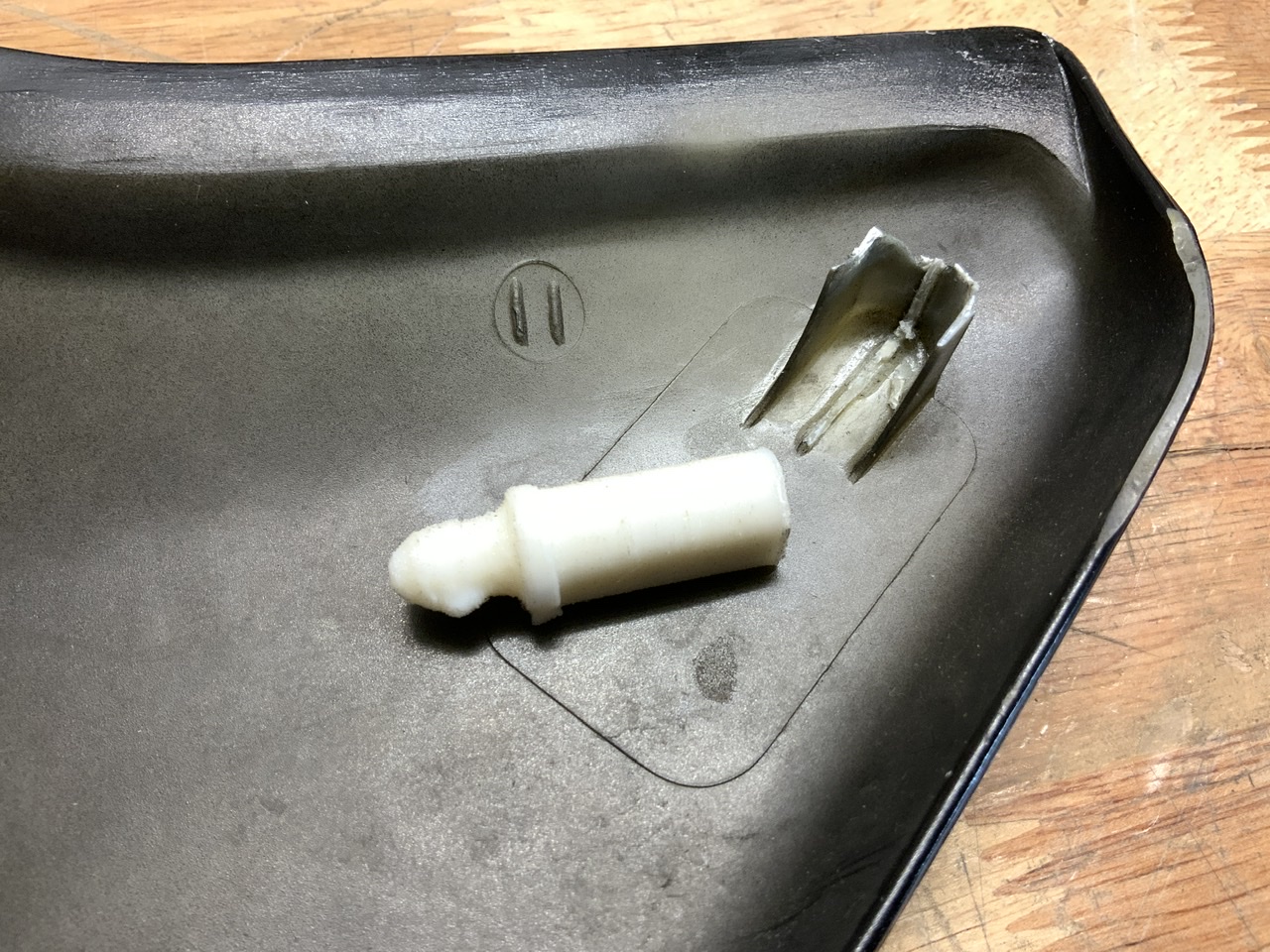

Hier noch Bilder zur Veranschaulichung:
.





[CCM-Marek]

Sinnvoller Einsatz eines 3D-Druckers, sofern es aus ABS ist.

LG
Marek

[ujr56]

Steht jetzt auch bei "Wo kauft man Teile ..." unter "Needful Things"

[everRFVC]

Andreas_NRW

super idee für das leidige Thema!!!

Kleiner vereinfachendender und evtl. stabiliserender Verbesserungsvorschlag:

Druckt den Stift doch mit nem Schlitz mittig.
Dann kann man den mittleren der originalen Stege stabilsierend stehen lassen und muss den nicht auch noch mit m Cutter rausfummeln.

[Tolek]

Hätte man auch am letzten Sonntag als 1 adventsidee machen können . Gute Idee

[steffen]

Die Idee finde ich auch sehr klasse!

Aber toitoitoi!
Die einzigen Halterungen, die bei meinen Verkleidungssätzen regelmäßig Ärger machen, sind die oben wo das Blech mit dem gummierten Loch befestigt wird, welches wiederum dazu dient, die Nubbel vom Tank aufzunehmen. Das ist bei der Ur-Domi echt lausig und sehr bruchanfällig gelöst.

Gruß,
Steffen

[Barniebutsch]

Das nenne ich mal eine richtig geile Idee und Lösung. Um die Verbindung fester zu machen, würde ich den Mittelsteg stehen lassen und mit der regelbaren Flex einen Schlitz vorsichtig in den Reparatursatz schneiden. Alles was weg ist, überträgt keine Kräfte mehr.
Bisher habe ich alte Verkleidungsteile in/mit Aceton auf- bzw. angelöst und die entstandene "Knetmasse" dann entsprechend geformt, gern auch mit einer Schraube innen drin als Armierung.

[Andreas_NRW]

@ everRFVC & Barniebutsch:
Einen Ausschnitt für den Mittelsteg direkt im Druck vorsehen hab ich auch in Erwägung gezogen aber wieder verworfen.
Der müßte eh etwas kürzer sein als das Füllstück und die Seitenstege sonst schwächt der Schlitz den Kopfbereich zu sehr.
So kann man wenn wie in meinem Beispiel deer Sockel noch vorhanden ist auch etwas vom Mittelsteg stehen lassen
und das Füllstück mit einem feinen Sägeblatt ein Stück schlitzen.
Zuschneiden der Stege kann man hervorragend mit einem kleinen feinen Elektronik-Seitenschneider.
Auf meinen Bildern ist das noch nicht sauber gemacht und das Reparaturteil ist der Prototyp.

[dieCobra]

@ Andreas NRW

hattest Du noch den abgebrochenen Pömpel? Oder war der wech?

Grüße
Andi

[Andreas_NRW]

@ Andreas NRW

hattest Du noch den abgebrochenen Pömpel? Oder war der wech?

Grüße
Andi

Der abgebrochene war wech, aber ich habe einen intakten, ausgeschnitten aus einer sonst unbrauchbaren Verkleidung.
Der wurde gescannt, digitalisiert, modifiziert und dann repliziert

[dieCobra]

Was für ein Material haben die neuen Pömpel? Wenn ABS, dann kann man sie mit dem Lötkolben anschweißen.
Der Zyancrylat-Kleber wird mit der Zeit immer spröde und bricht.

Grüße
Andi

[Zweitzylinder]

Wenn das Verkleidungsteil aus ABS ist, sollte das gedruckte Teil auch aus ABS sein. ABS kann man nämlich sehr gut mit Aceton verkleben. Mehrfach draufpinseln, warten bis es weich wird, Teile zusammendrücken. Es dauert etwas bis das Aceton verdampft ist und das ABS wieder hart wird.

Die Verbindung ist so gut wie geschweisst. Das ist hinterher ein Teil.

Ich würde nur die Rastnase mit etwas Hals neu drucken und auf den alten, geglätteten Unterbau kleben.

[Andreas_NRW]

........
Ich würde nur die Rastnase mit etwas Hals neu drucken und auf den alten, geglätteten Unterbau kleben.

Meine Meinung:
Genau das hält nicht wirklich!
Eine weitergehende kraftschlüssige Lösung ist langfristig stabiler!
..
Sei‘s drum....
.
Das gedruckte Teil ist aus ABS, also auch „verschweissbar“...
Wer will.... PM

[Barniebutsch]

Kann man sich ja in der gewünschten Länge abschneiden, wenn mit Aceton "kaltgeschweißt" werden soll.

Ich habe mir bisher eine Art Knetmasse aus einer alten Verkleidung hergestellt, in die glatte Bruchfläche drei Löcher gebohrt und von unten bis oben raus alles ausgefüllt, dann mit einer gedrechselten Holzform die Rastnase angeformt und einen Monat bis zur finalen mechanischen Nachbearbeitung liegen gelassen. Ziemliches Gefummel. Würde mit dem gedruckten Teil sicher einfacher und schneller gehen. Auch die Armierung mit der Schraube hat nicht immer in der Mitte gesessen.

[Andreas_NRW]

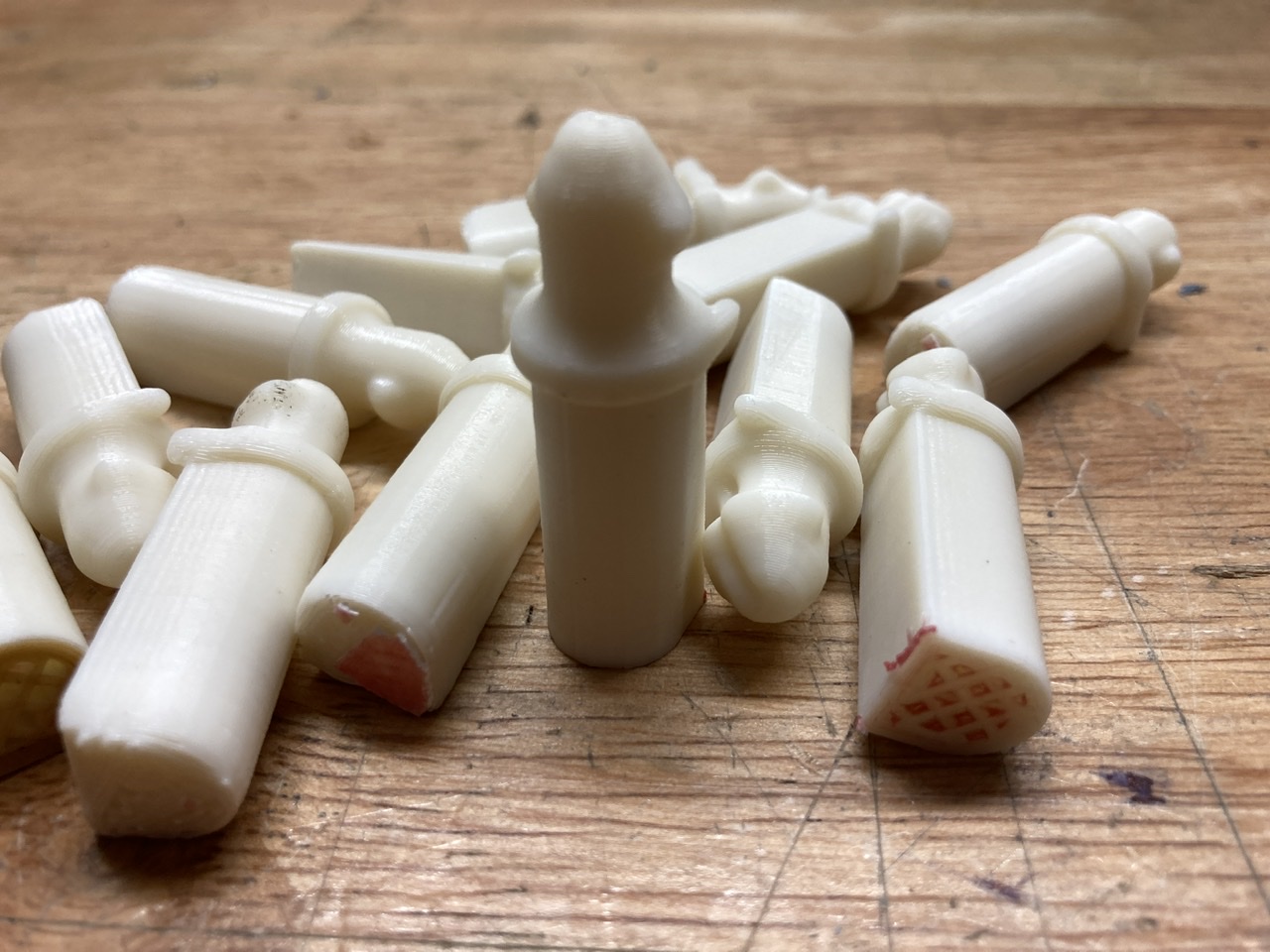

Erste Auflage aus dem Drucker ist da..
1e Nacht = siehe Bild....
wer mag bitte per PN


[Andreas_NRW]

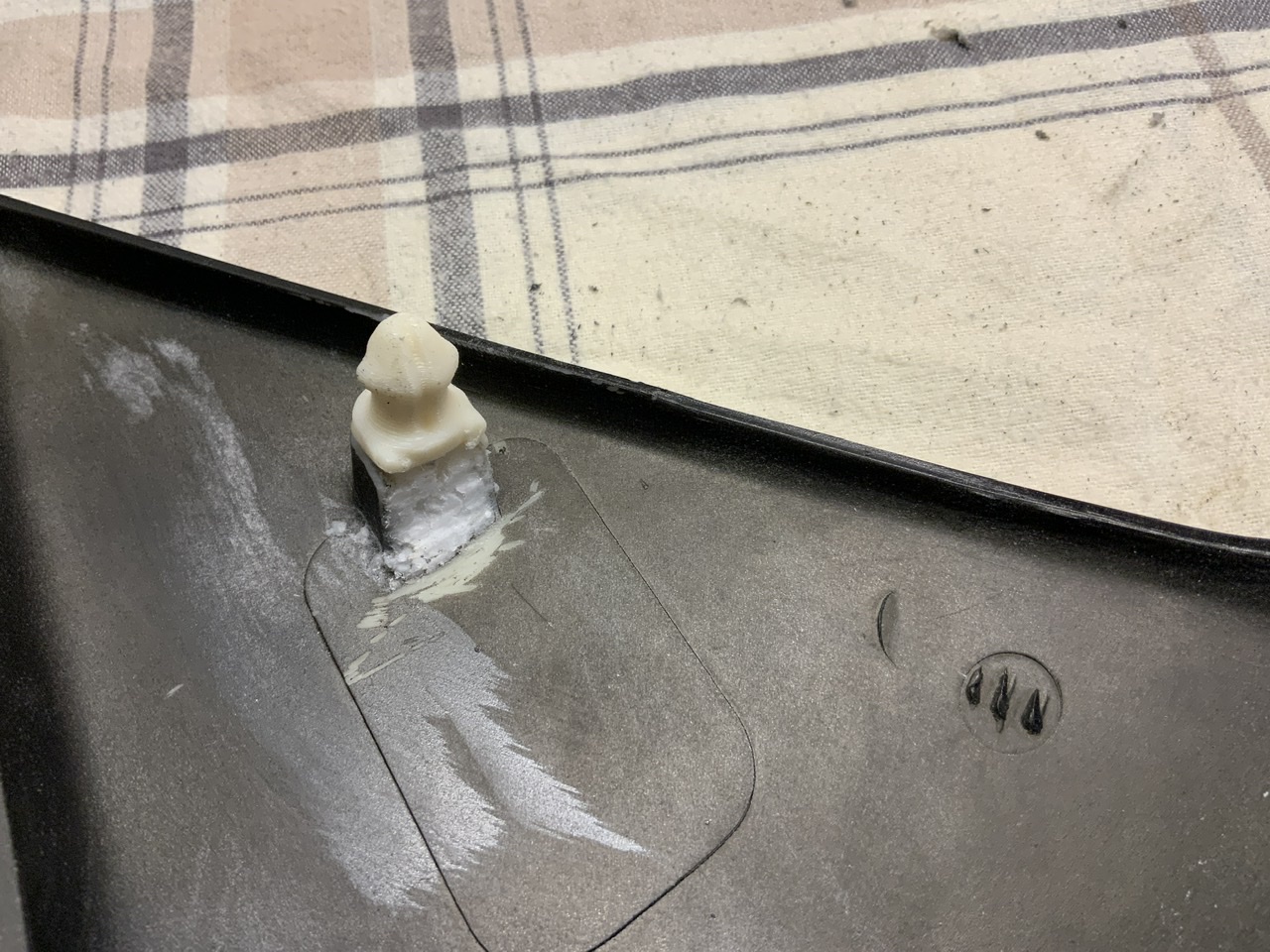

So, hier dann mal die komplette „Rekonstruktion“ der Verkleidungsnasen
..1:

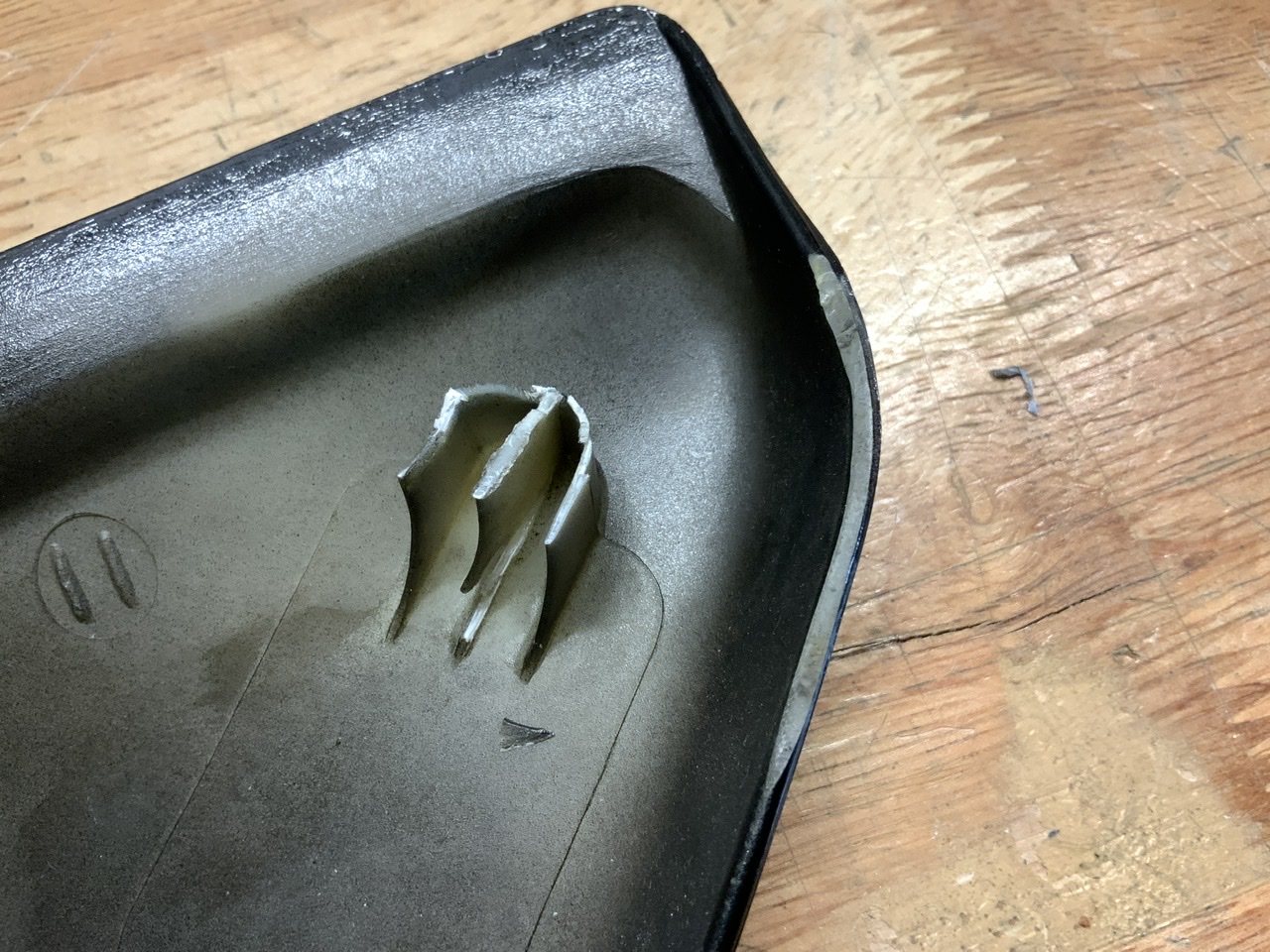

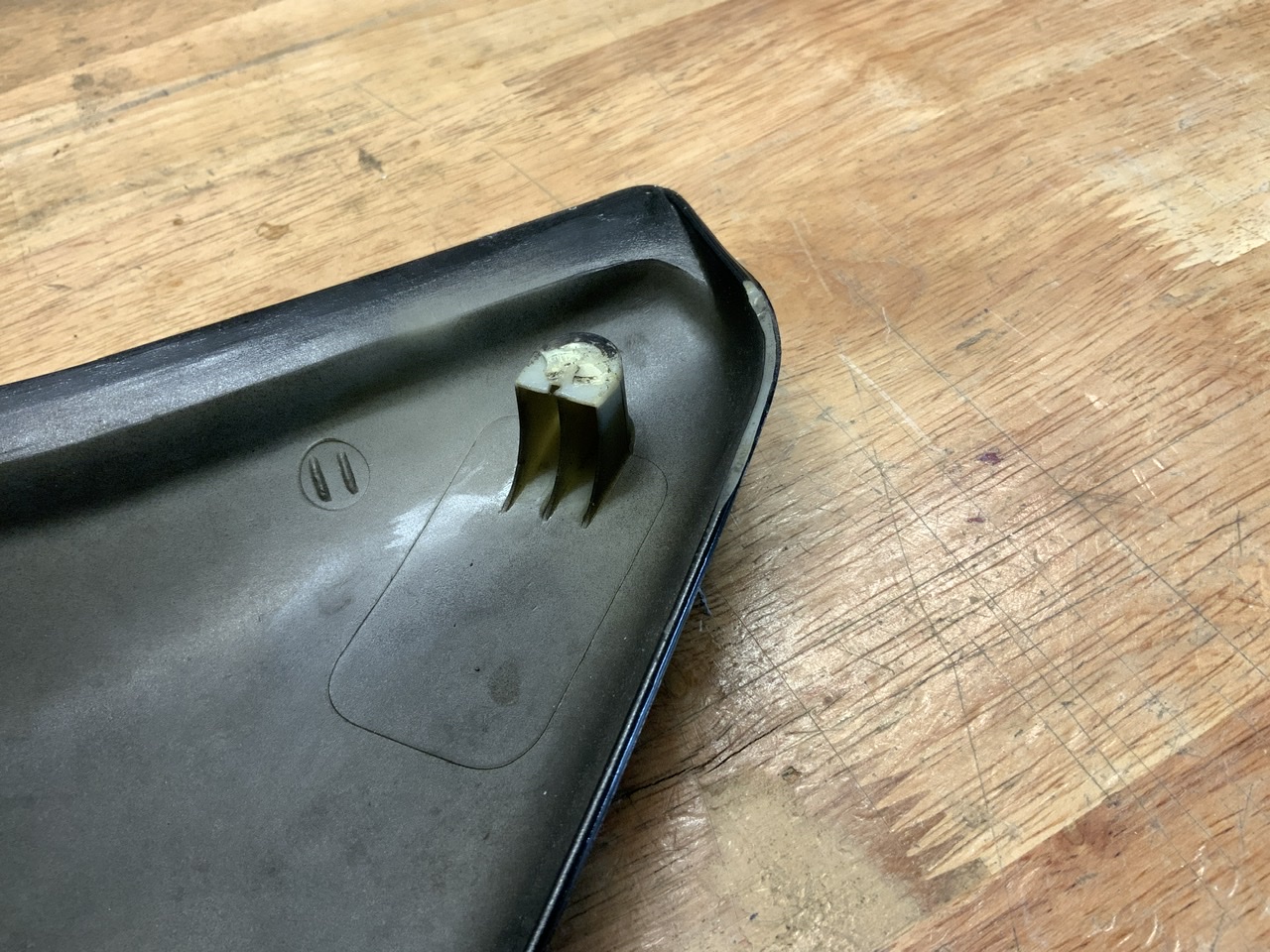

Abgebrochene Nase


2.

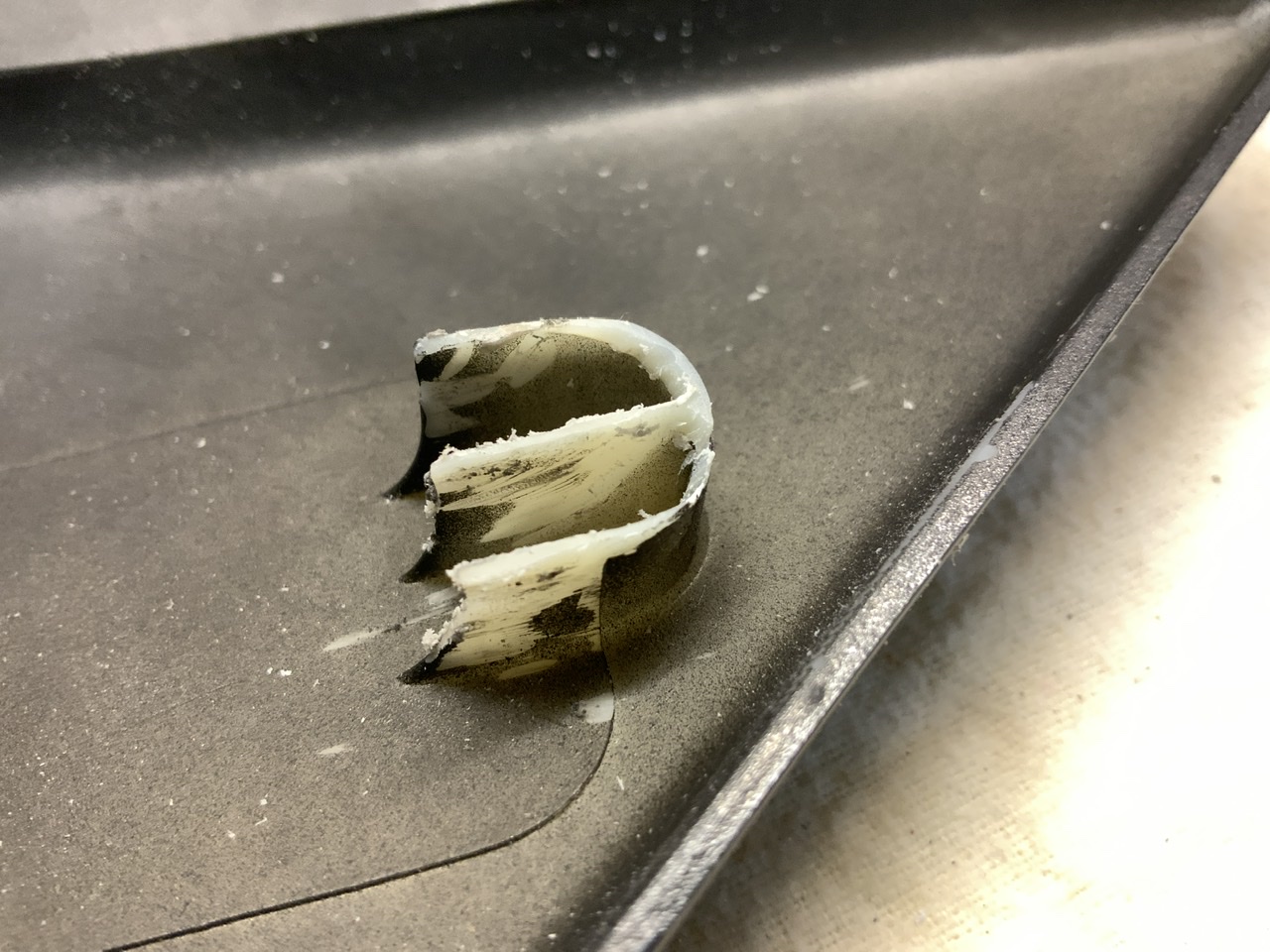

Mit einem „Dremel“ die Kopfplatte des Sockel entfernt.
-Mittelsteg herausgeschnitten.

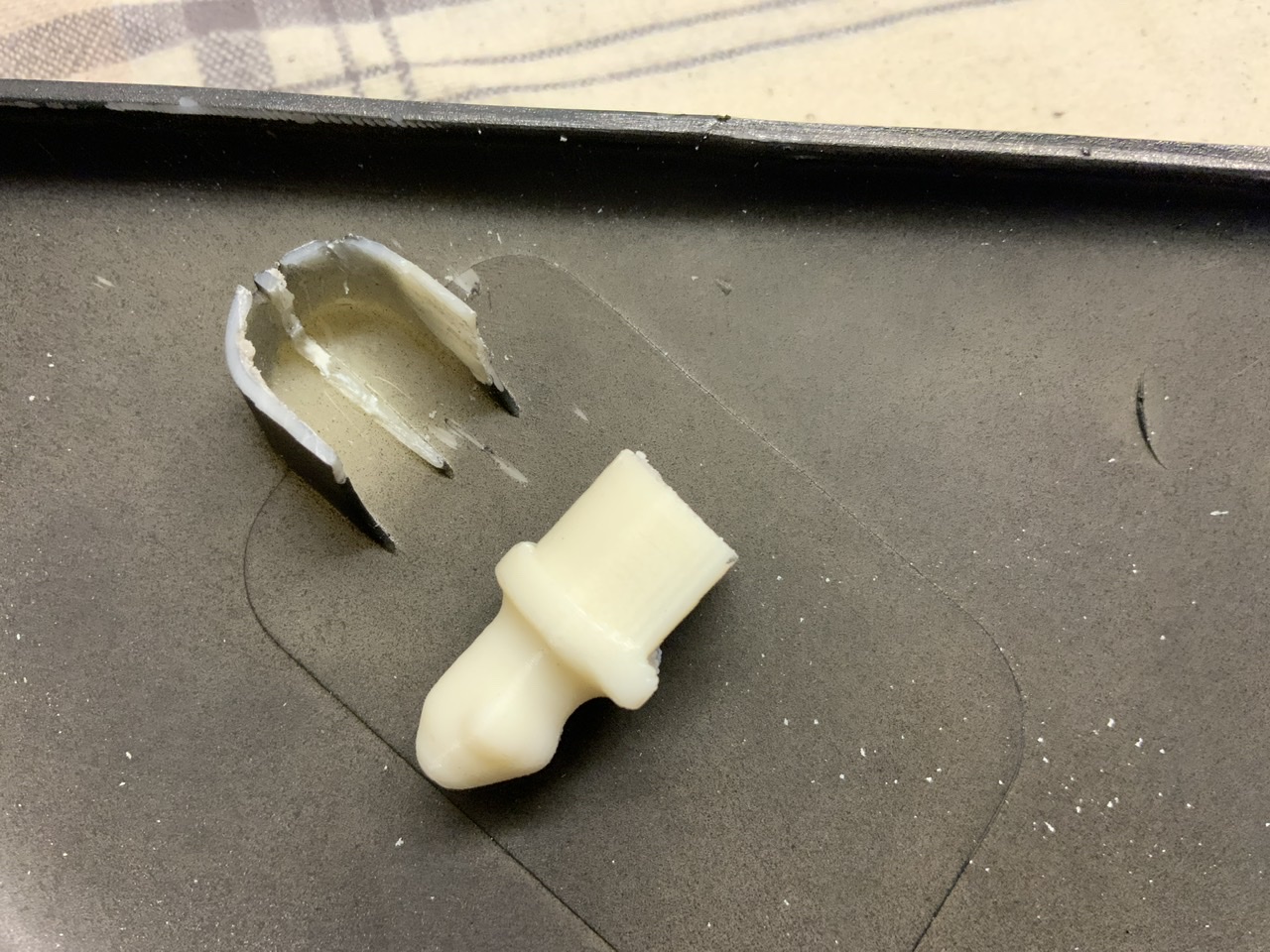

Reparaturstück passend auf „Länge“ geschnitten



3.
Reparaturstück mit Baumwollflocken unterfüttert in den Sockel gesetzt und mit mittelflüssigem Cyanacrylat-Kleber verklebt.
Ich habe „Toolcraft Ropid 150“ nebst zugehörigem Aktivator verwendet.
Vorsicht, sparsam mit dem Aktivator, der hinterläßt Flecken auf Lackoberflächen!
Alternativ zu Baumwollflocken kann man auch Watte nehmen.


[Gurke650]

Er steht wieder!

[nxscrambler]

Hallo Andress,
Ich bau mir grad Seitendeckel für meine Domi-Classic- Enduro. Die nachbau Seitendeckel der SR500 passen mit etwas Anpassung ganz gut. Allerdings brauch ich noch Begestigungen. Hast Du noch 4 Nupsis, die ich in die Seitendeckel einkleben kann?
LG, Tilo.

[Andreas_NRW]

Hallo Tilo die Reparatur-Teile sind leider aus.
Hab auch keine Verbindung mehr zum damaligen Drucker.

[nxscrambler]

Oh schade, aber danke für Deine Antwort. Grüße, Tilo.

[K1200RS Gespann]

Vielleicht fängt ja jemand eine Neuauflage an....?!

[langer]

Heute hat doch gefühlt jeder dritte nen 3D Drucker...

Hatte vor vielen Jahren mal einen abgebrochen Pinockel (den oben zum Tank). Den hatte ich aus Alu nachgemacht. Ist ohne CNC für mehrere aber bissi mühsam.

[nxscrambler]

Hallo Andreas, giebt es vielleicht noch die Dxf Datei von den Nasen?

[Andreas_NRW]

Leider nein.
